附件地址：Debugging Interface.zip

解压密码：hackthebox

sha256：98e289c5b0eec6e53a01e99bd4953c03020055e5990c7113c5634c6732103fd0

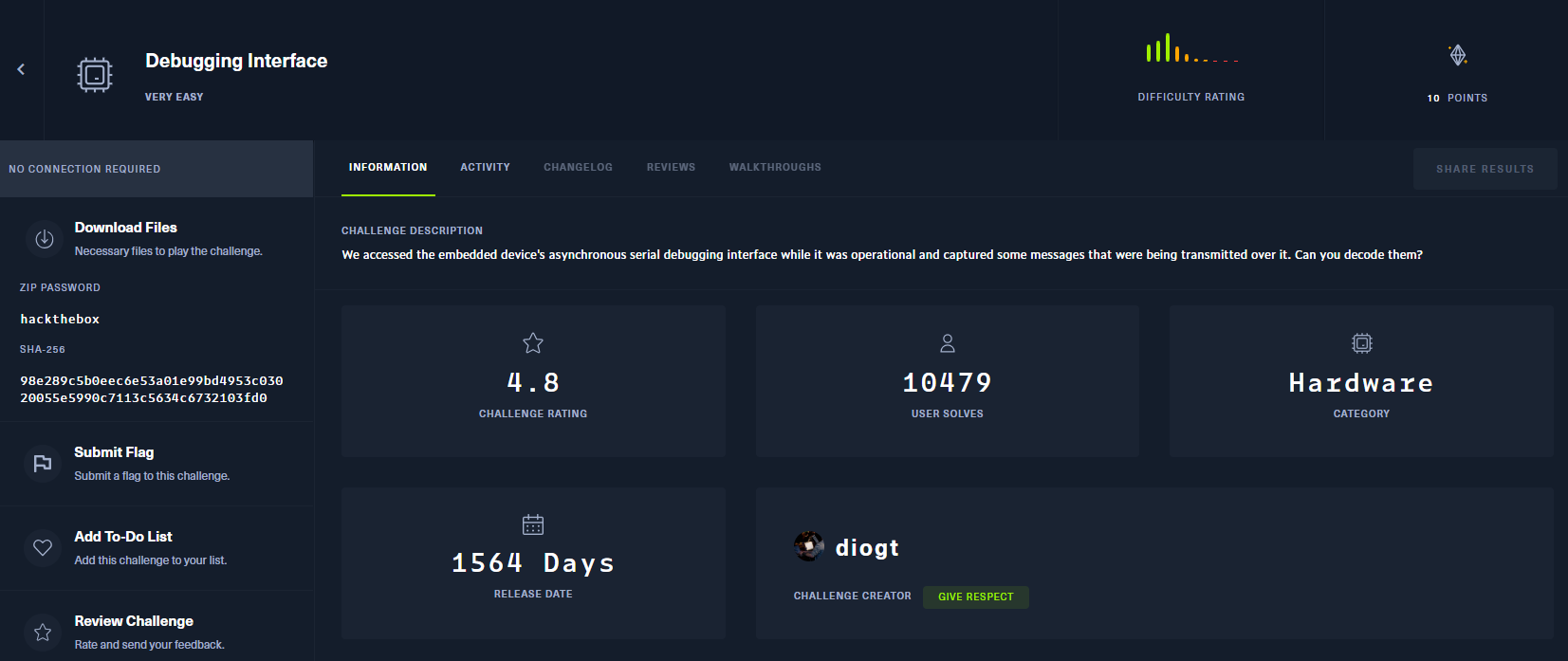

依然选用HTB里面的硬件题目作为练习

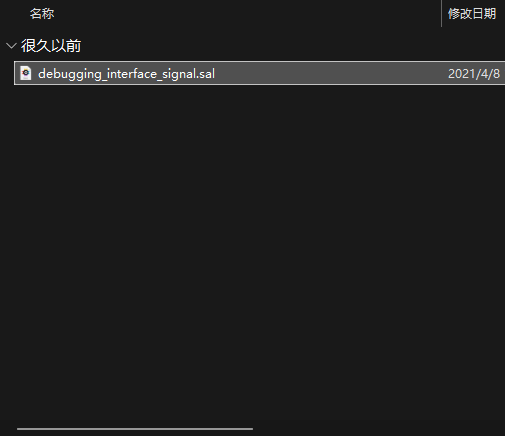

解压之后发现扩展名为sal，我们需要使用saleae逻辑分析仪进行分析

软件下载链接：https://logic2api.saleae.com/download?os=windows&arch=x64
打开软件直接把我们的接口调试附件拖入

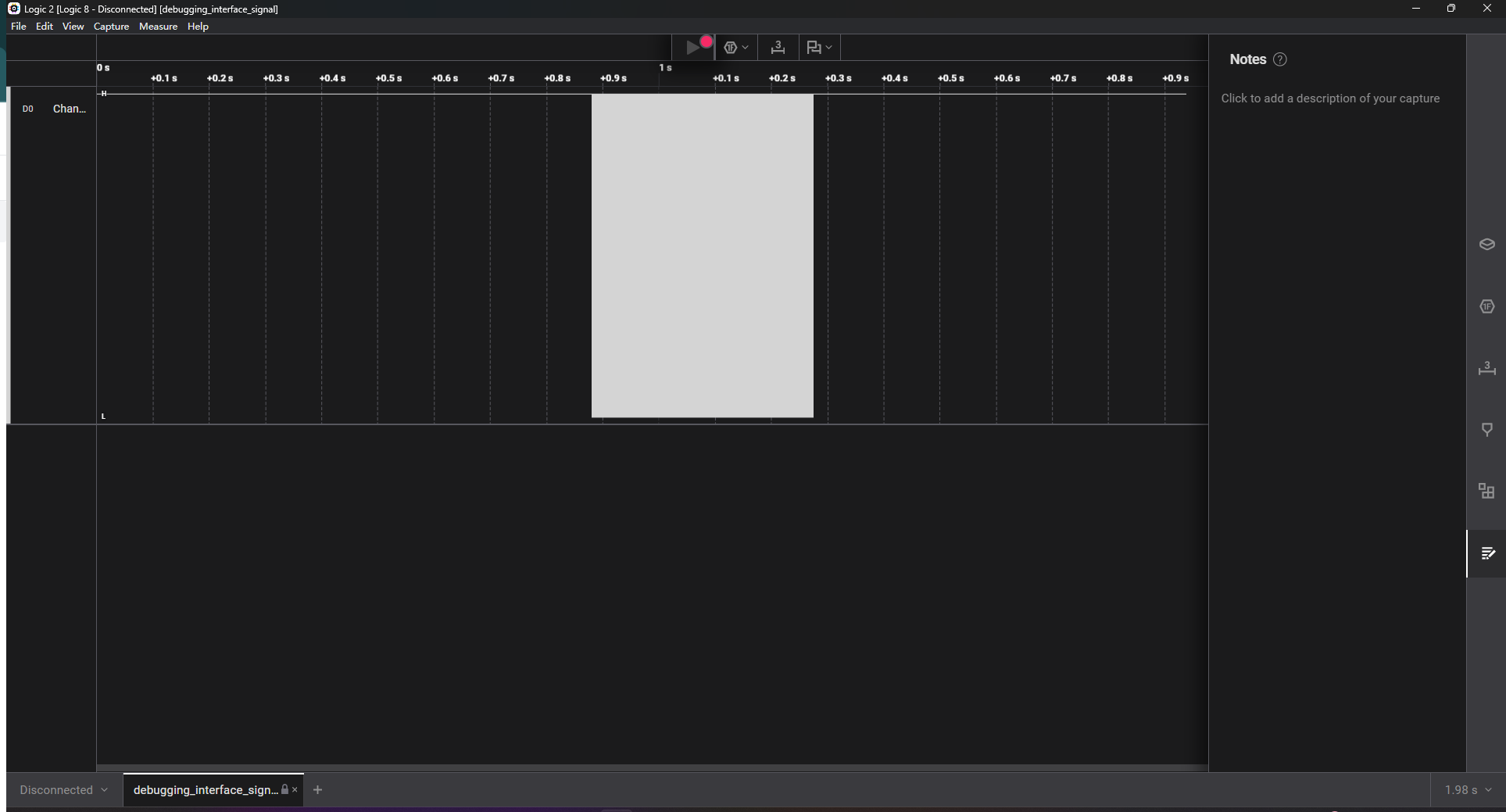

拖入之后是这样的，我们可以按ctrl+=放大或者按ctrl+-缩小

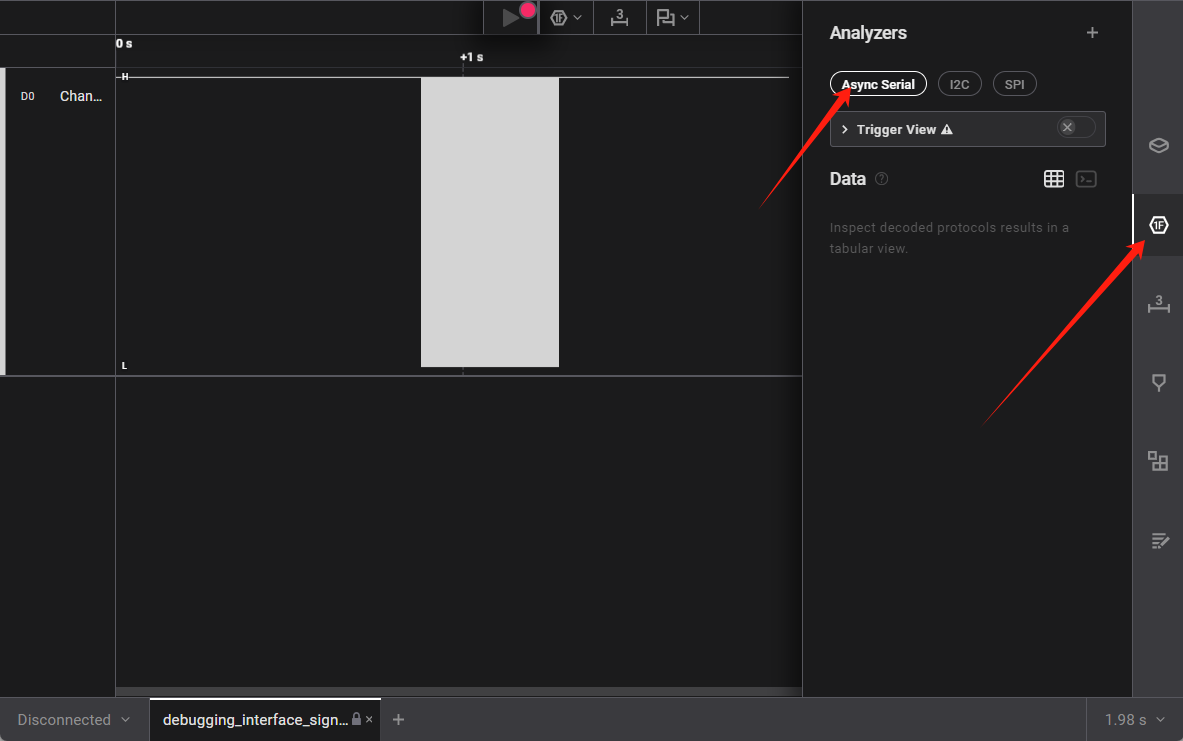

然后看到逻辑分析仪右侧图标有一个“1F”图标为分析仪选项

选中它然后点击异步串行

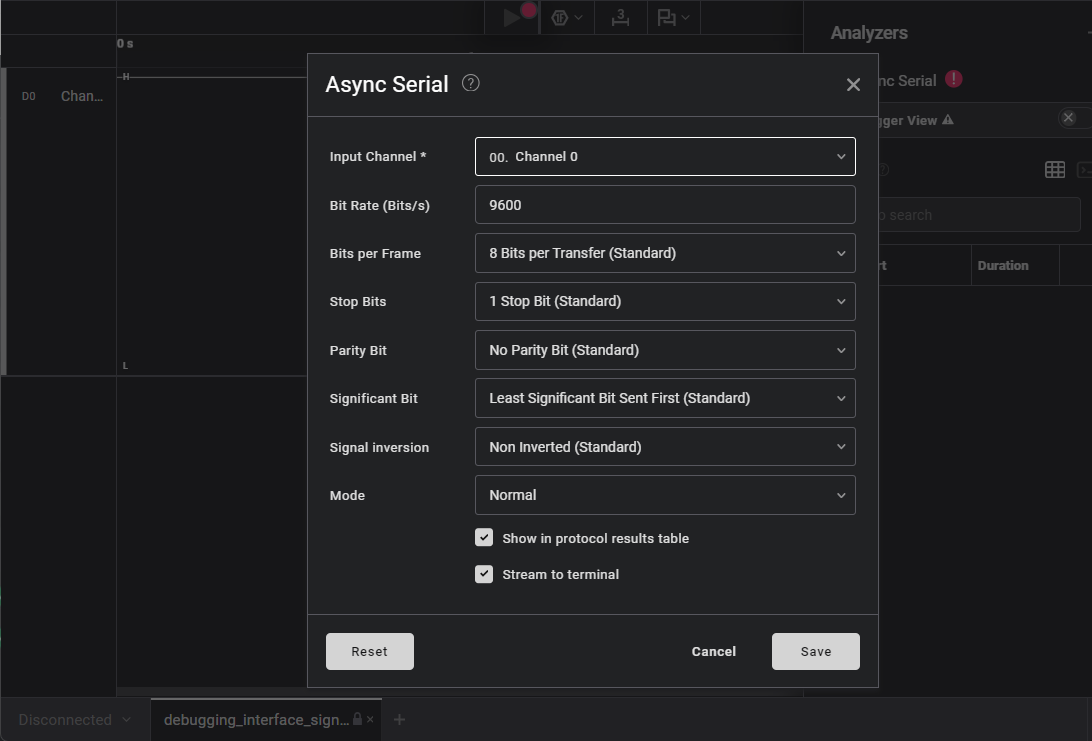

会出现如上配置点击save

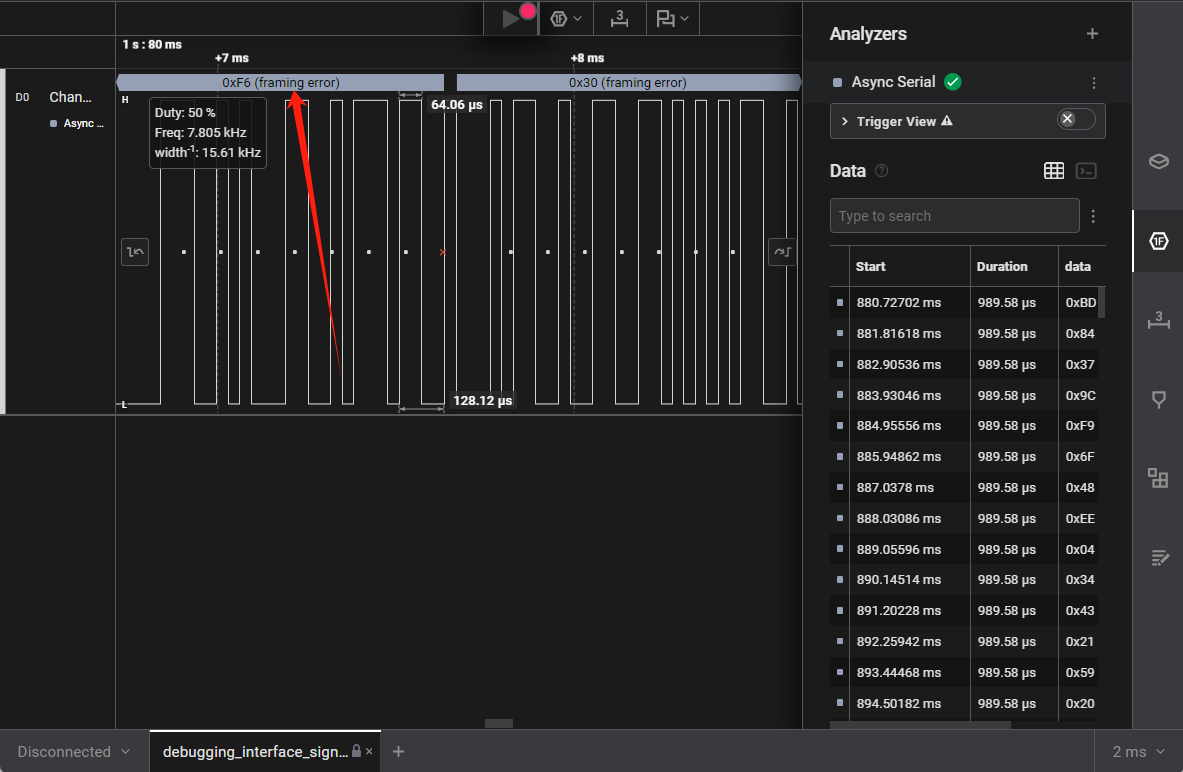

鼠标中键滚动放大图标发现有大量的帧错误

可以看到右下角的Data表分析可知ascii可读性更高

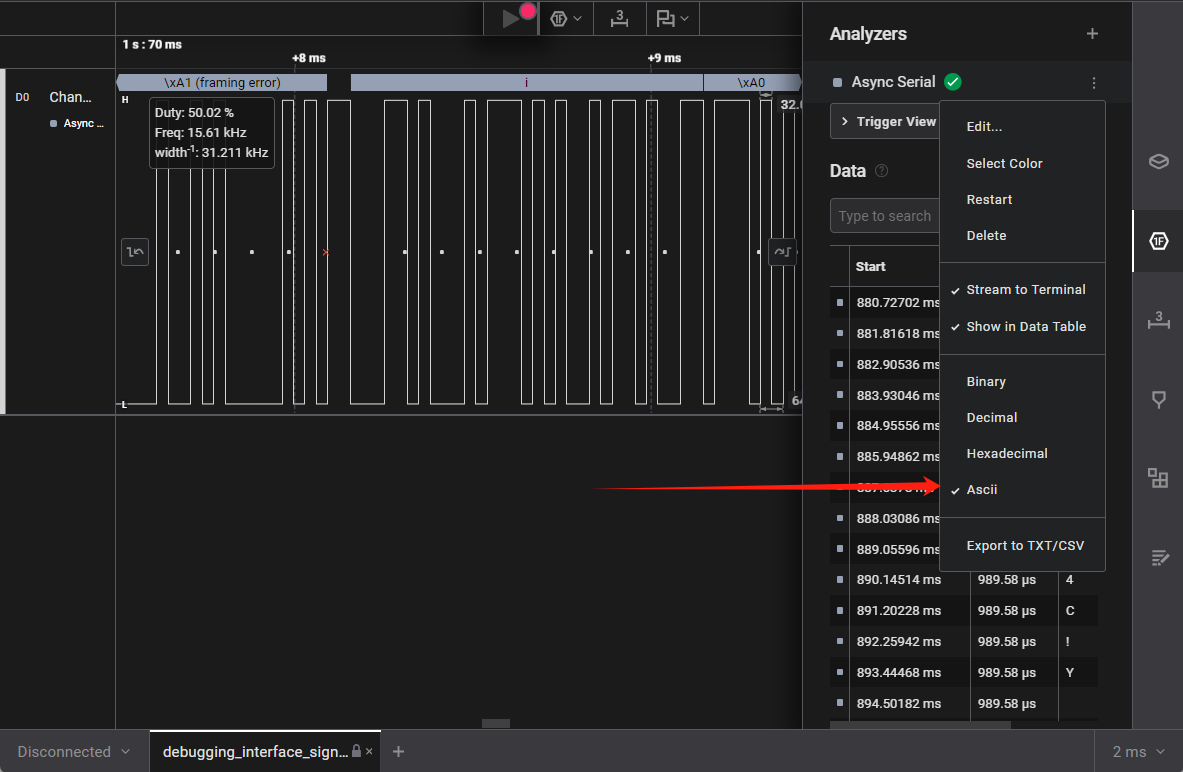

选择转化为ascii码发现可读性更高

但是我们还是有一大部分帧错误，这是需要我们解决的问题

首先我们要理解UART等信号的硬件模块在读取的位太快或者太慢时，就会发生帧错误，并且当读取的太慢或者太快的时候，这个帧错误会给出不同的值，我们将读取比特率提高 2 倍，读取速度就会快 2 倍，导致读取间隔更长

我们观察图表，就会发现比特率太低，实际比特率的计算公式应该如下：

比特率（bit/s）= 1 秒 / (最短间隔秒数 x 10^(-6)) 秒

我们选取最短间隔秒数进行计算

经过计算实际的比特率如下（舍弃小数部分）

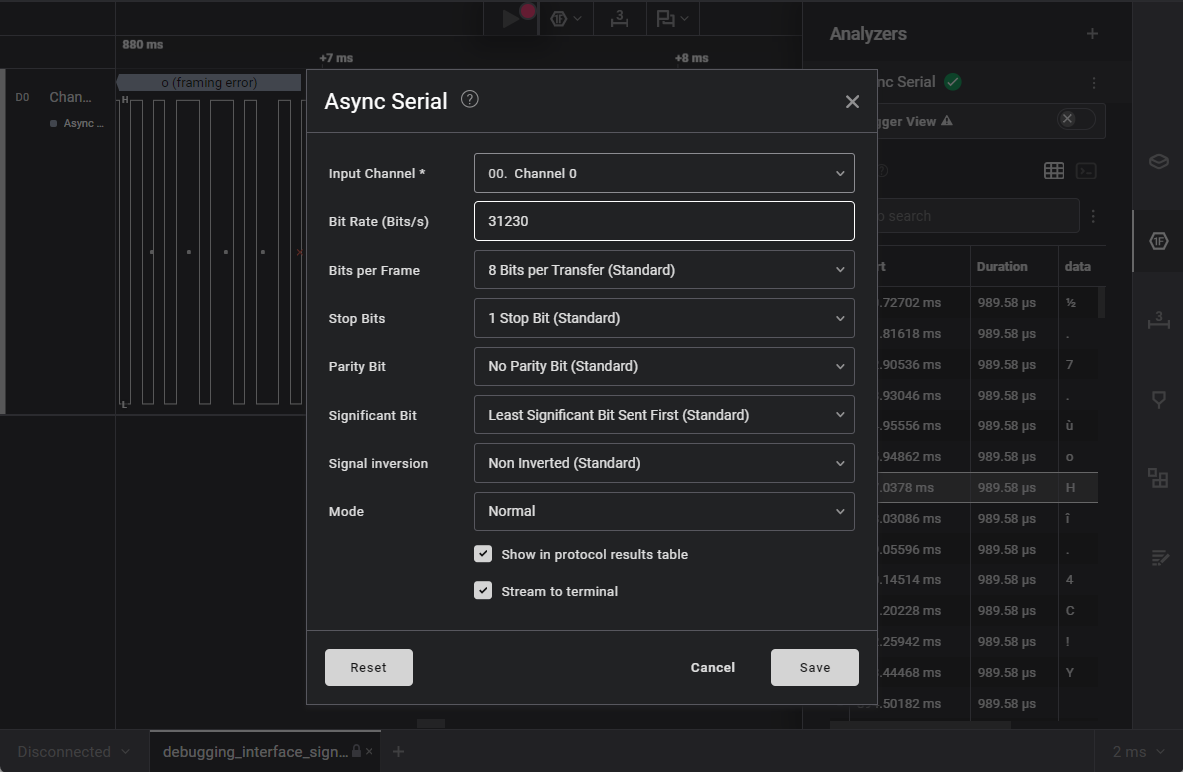

比特率（bit/s）= 1 秒 / (32.02 x 10^(-6)) 秒 = 31,230.480949406621 = 31,230

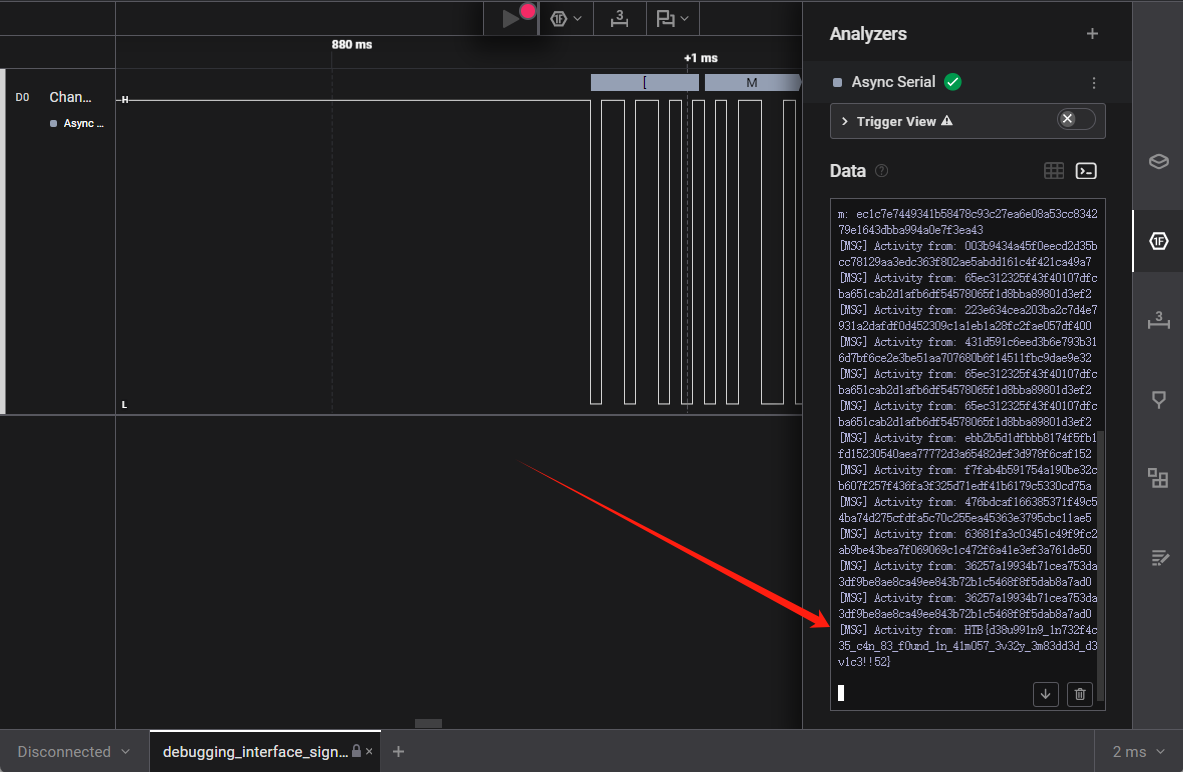

保存之后会发现成功拿下flag
